每個form距離12 英吋, 先在strongback等間格做好記號, 因為form是有厚度的, 中間的兩片form距離會稍微小一點.
Form安裝:
先檢查strongbak首尾的兩個form的形狀, (通常是第二片和倒數第二片), 要先將strongback的斜曲面依照plan的形狀切削, 確保strip不會和strongback干涉, 完成後再將form依序(有plan的那一面朝向船首) 穿入strongback, 準備用T bar來固定.
T bar
Form 固定程序:

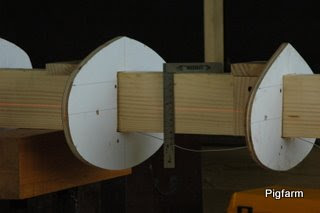

T bar先裁好, 確定水平/垂直/等間距(12 英吋) 固定於strongback上, 此時每片form應該還是鬆的, 準備一片片定位/固定.
定位:
先確定strongback的水平線, 有雷射水平儀會方便的多.
土炮Laser Pointer: (惡搞,完全不推薦)
Laser Pointer用鐵絲架高, 如果laser pointer光線, 100%貫穿事先在每個form鑽好的校正孔, 表示 form alignment是完美的 (知易行難!!)
如果光線穿不過, 需要微調每個form的相對位置, 但當每個form都已經套到strongback上, 實際上校正位置困難重重, 有可能前面幾個form已經對齊, 但後面的form怎麼對也對不到, 當動過laser pointer之後, 就很難確定他是正的. 有點類似打靶, 到底是要動靶還是動槍, 陷入兩難.
猜想中比較好的做法應該是先把laser pointer定位好, 再依序將form一個個穿入固定, 不過只靠一個定位點來校正, 應該很難兼顧到水線與垂直線的情況.
Laser 水平垂直儀:
Y拍買的, 可在正負3度內自動校正, 好物, 推! (即使機器未保持水平, 打出來的線也是水平的)

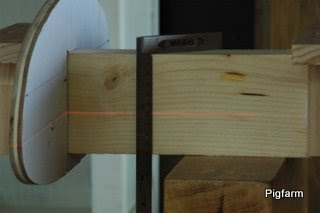

先從strongback 的側面開始, 先確定strongback是完全水平的, 再由船首開始, 打出來的十字線可對準到各個plan的water line和中垂線, 因為投射角度的關係, laser是無法映射在中間之後的plan上, 我的方法是幫他們加翅膀, 讓laser可以照到.
先對船首:
紅十字, 信我者得永生!!
可看到船首的紅色線, 是垂直laser打出來的, 這用單點laser pointer是顯現不出來的!
再對船尾:
長翅膀:
